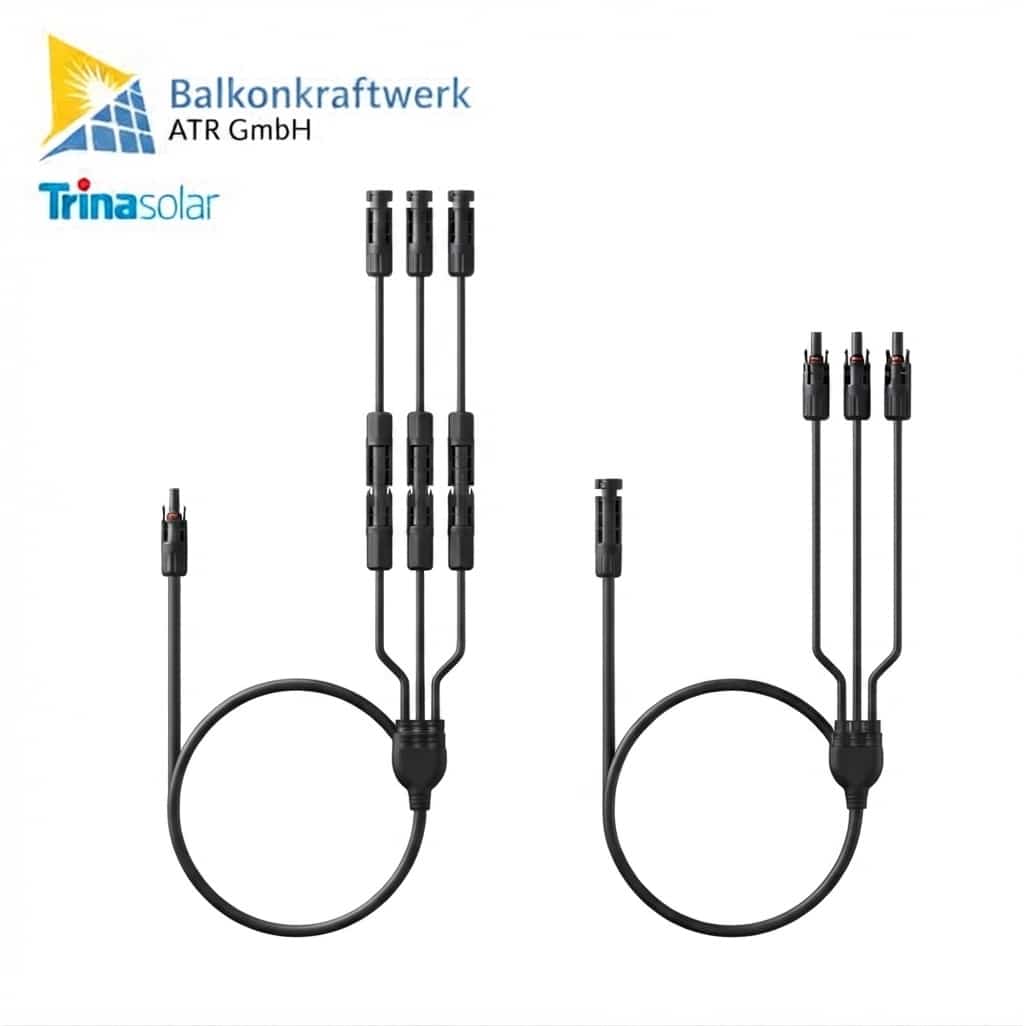

Anker – 3-in-1 PV-Adapterkabel MC4

Um eine sichere Übertragung hoher Ströme und die Stabilität des Geräts zu gewährleisten, empfehlen wir dir dringend, das offizielle 3-in-1-Adapterkabel von Anker zu verwenden. Bitte vermeide nicht zertifizierte Kabel von Drittanbietern.

Die Spezifikationen des 3-in-1-Adapterkabels lauten wie folgt:
– Länge: Gesamtlänge etwa 3m, Hauptleitung etwa 1,2m, Abzweigleitungen etwa 1,8m
– Querschnitt: Hauptleitung 6mm², Abzweigleitungen 2,5mm²
– Strom: Hauptleitung bis 42A, Abzweigleitungen bis 15A.

Die Sicherung dient als Verpolungsschutz. Bei einer verpolten PV-Verkabelung (Plus und Minus vertauscht) brennt die Sicherung nach einiger Zeit durch, unterbricht automatisch den Stromkreis und verhindert so, dass Rückstrom das Solarbank-Gerät beschädigt.

Dies ist eine wichtige Sicherheitsfunktion der Parallelverdrahtung: Sie schützt das Gerät auch bei Verdrahtungsfehlern während der Selbstinstallation, indem die Sicherung durchbrennt.

1. Werkzeuge und Spezifikationen
Es sind keine Werkzeuge nötig; der Austausch erfolgt von Hand. Falls ein Austausch erforderlich ist, kaufe eine Miniatur-Keramiksicherung 6 × 30 (20A / 500VDC).
2. Sicherung ausbauen
Drücke die Clips an beiden Seiten des weiblichen Kunststoffsteckers mit Daumen und Zeigefinger nach unten und ziehe dann das männliche Kunststoffteil heraus, um die alte Sicherung zu entnehmen.
3. Neue Sicherung einsetzen
Setze die neue Sicherung in die Kunststofföffnung des weiblichen Teils ein und stecke dann das männliche Kunststoffteil in die entsprechende Öffnung. Ein „Klick“ zeigt an, dass der Clip eingerastet und die Installation abgeschlossen ist.

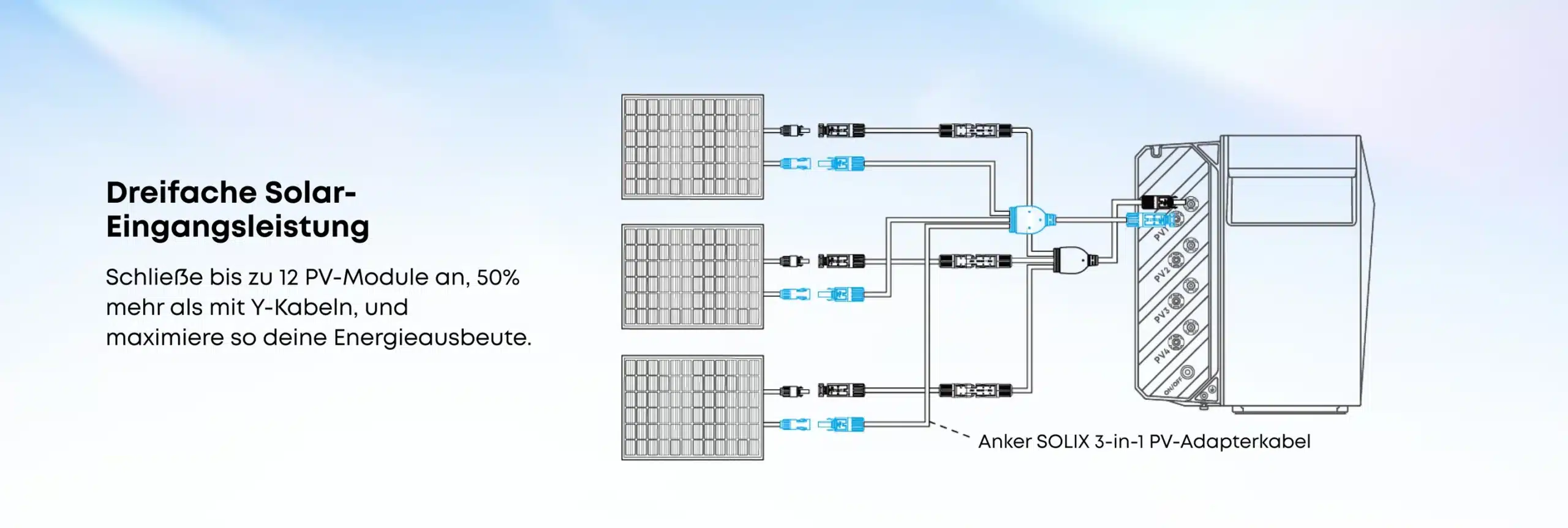

Mit dem 3-in-1-Adapterkabel lassen sich an jeden Eingangsanschluss 3 Solarmodule parallel anschließen (maximal 12 Module für das gesamte Gerät). Bitte beachte, dass die Eingangsspannung jedes Eingangs aus Sicherheitsgründen strikt auf 60V begrenzt werden muss.

Die Verpackung enthält 1 Paar 3-in-1-Adapterkabel.

Das offizielle 3-in-1-Adapterkabel von Anker verwendet reine Kupferleiter für hervorragende Leitfähigkeit, Sicherheit und Zuverlässigkeit. Verwende keine Leitungen aus anderen Materialien wie Aluminium.
